路灯管理之困

◆交流供电，受潮湿、暴雨、水浸等环境因素影响，易发生漏电触电事故。

◆LED灯具的驱动电源维护率过高，维护时高空作业，封路审批等难题困扰。

◆系统缺陷：无远程监控、实时控制、数据监测管理。

◆管理困难：无法实时操控，需要人工巡检，消耗大量人力物力资源，数据采集分析困难。

◆亮灯率及节能率无法量化，维修不及时。某路段好多天都不亮了，无人知晓，投诉频繁。

◆亮度不可调，造成了大量的电力资源浪费。

◆采用单灯控制系统，又会增加故障点，安装、调试及日常维护与升级困难。

第一代直流照明解决方案

       三相交流电经直流集中柜整流后得到稳定可控的直流220V（200V～300V可调），再经回路控制单元分配至照明灯具，灯具内部的直流驱动器负责将直流电转换为LED灯所需的工作电流，以实现照明和调光的功能。

第二代直流照明解决方案

       三相交流电经直流集中柜整流后得到稳定可控的直流单极或真双极110V（80~120V可调），再经回路控制单元分配至照明灯具，灯具内部的直流驱动器负责将直流电转换为LED灯所需的工作电流，以实现可靠照明和按需调光的功能。因110V是IEC规定的安全电压，路灯用电更安全！

功能特点

1、 安全可靠：直流浮地输出，与大地隔离，第二代直流照明解决方案中，灯具工作在直流安全电压（DC120V以下，参见《GB 16895.21》），用电更加安全；系统具有交、直流多级防雷安全配置，运行更可靠；

2、维护简易：直流控制柜配置在地面，核心模块化热插拔设计，N+1冗余日常维护简单、快捷，无需封路申报和高空作业；

3、节能环保：相比传统交流配电方案，直流柜功耗低，温升小，电能质量高，对电网干扰小；照明回路分级控制，按需照明，精准节能；

4、杜绝频闪：直流供电无工频频闪，照明体验更舒适；

5、降低成本：采用直流母线电压调光，无需铺设调光线路，更可靠、更经济，大型公共照明场景中，可节省大量回路线缆；

6、保护投资：可升级现有的或已实施的项目，向下兼容传统LED灯具；

7、管控灵活：单控与群控灵活结合，达到最优性价比；

8、远程监控：自动远程对路灯开关和控制，自动故障诊断并智能指导运维；

9、智慧扩展：随需扩展智能模块，平滑对接新能源（风、光、储）；开放对接智慧城市、城市物联网，倡导智能控制平台标准化，实现不同厂家产品互联互通。

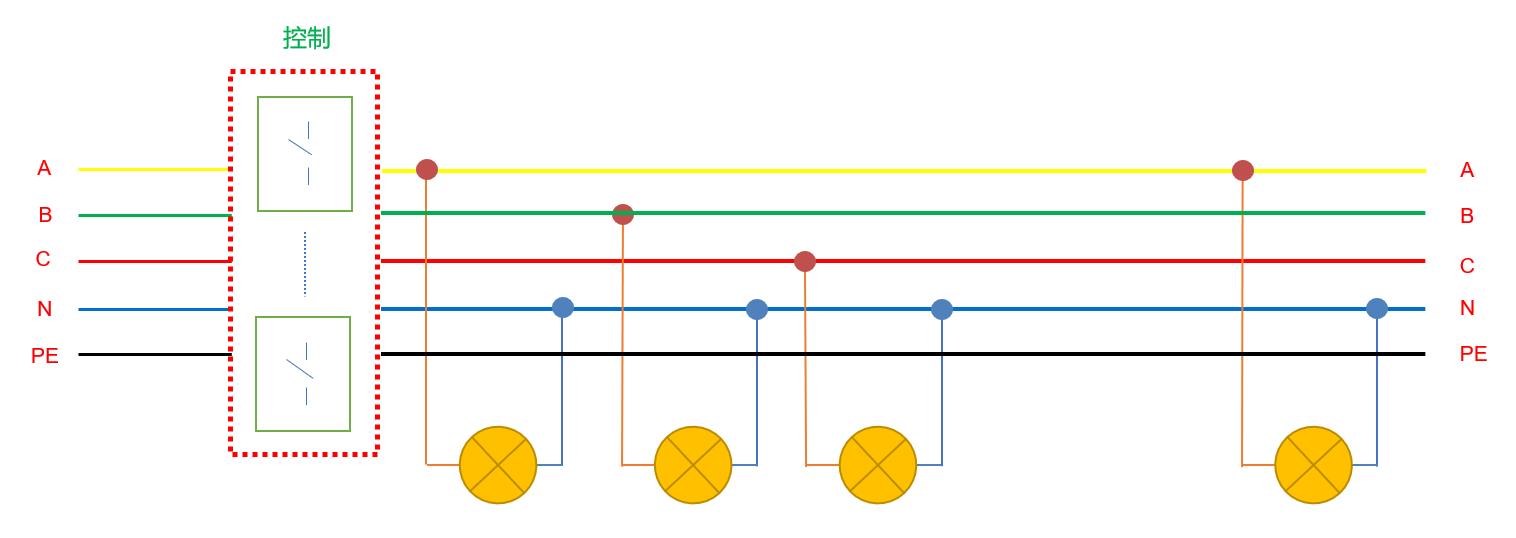

传统接线方式

主流路灯控制方式，分别将回路灯具接于AN、BN、CN之间，尽量三相负载平衡，提高供电质量。

缺点：当某一相短路或者漏电时，会造成AN、BN、CN三个回路同时灭灯，且回路中不宜加装漏电保护装制，任意一条相线漏电都可能会造成安全事故。

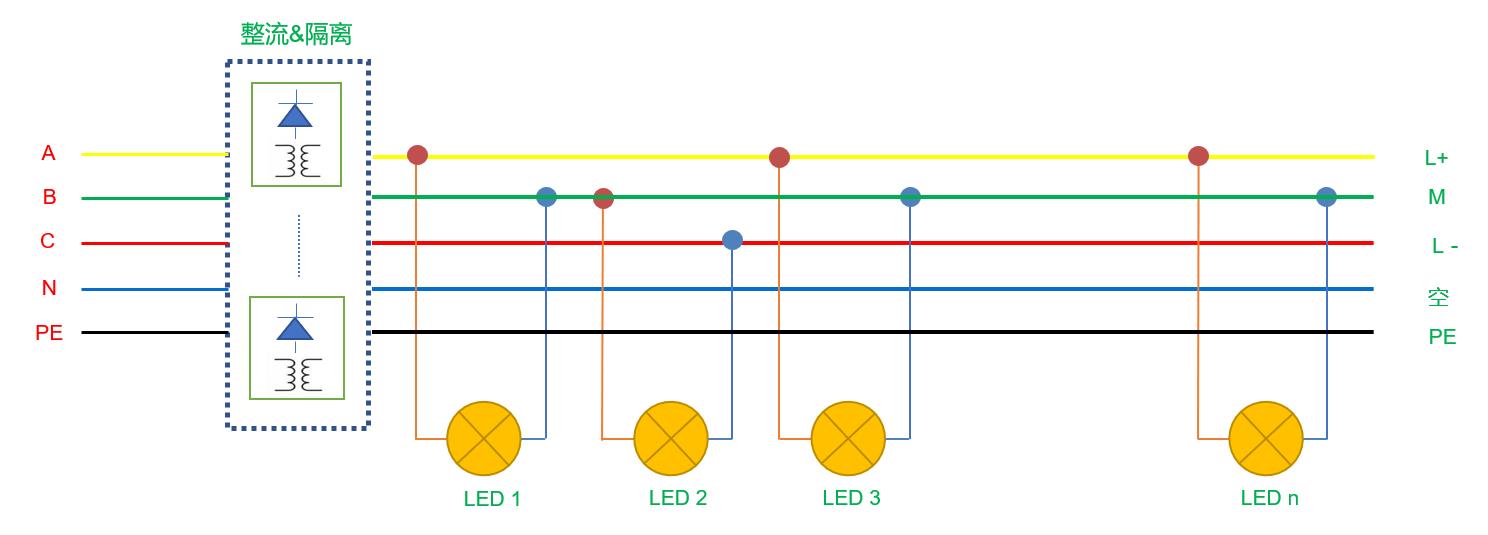

交流改直流±110V

直接将交流控制柜改为智能直流控制柜，无需重新敷设电缆，保护已有资产，更改灯具接线方式即可；将灯具接于L+/M/L-之间，三相负载平衡；当正极和负极之间所接的负载功率相等时，中线上的电流接近为零，与DC200～300V供电半径相当；当任意一个回路漏电或短路不会影响另一个回路工作，灯具奇偶方式布灯，正负母线互备份，使系统更稳定；配合直流驱动器，LED负载根据输入电压线性调光，更节能；系统采用±110V真双极供电，灯具工作在直流安全电压DC120V以下，更安全。

交流改直流220V

直接将交流控制柜改为智能直流控制柜，无需重新敷设电缆，更改灯具接线方式即可；将灯具接于L+,L-之间，三相负载平衡；配合直流驱动器，LED负载根据输入电压线性调光，更节能；同时也兼容交流LED驱动器，直接集中供电，不用更换原交流驱动器也能正常工作，保护已有资产；

新建直流

新建道路直流供电只需要敷设3芯电缆，与传统交流供电方式少了2芯，减少了电缆成本，更经济。

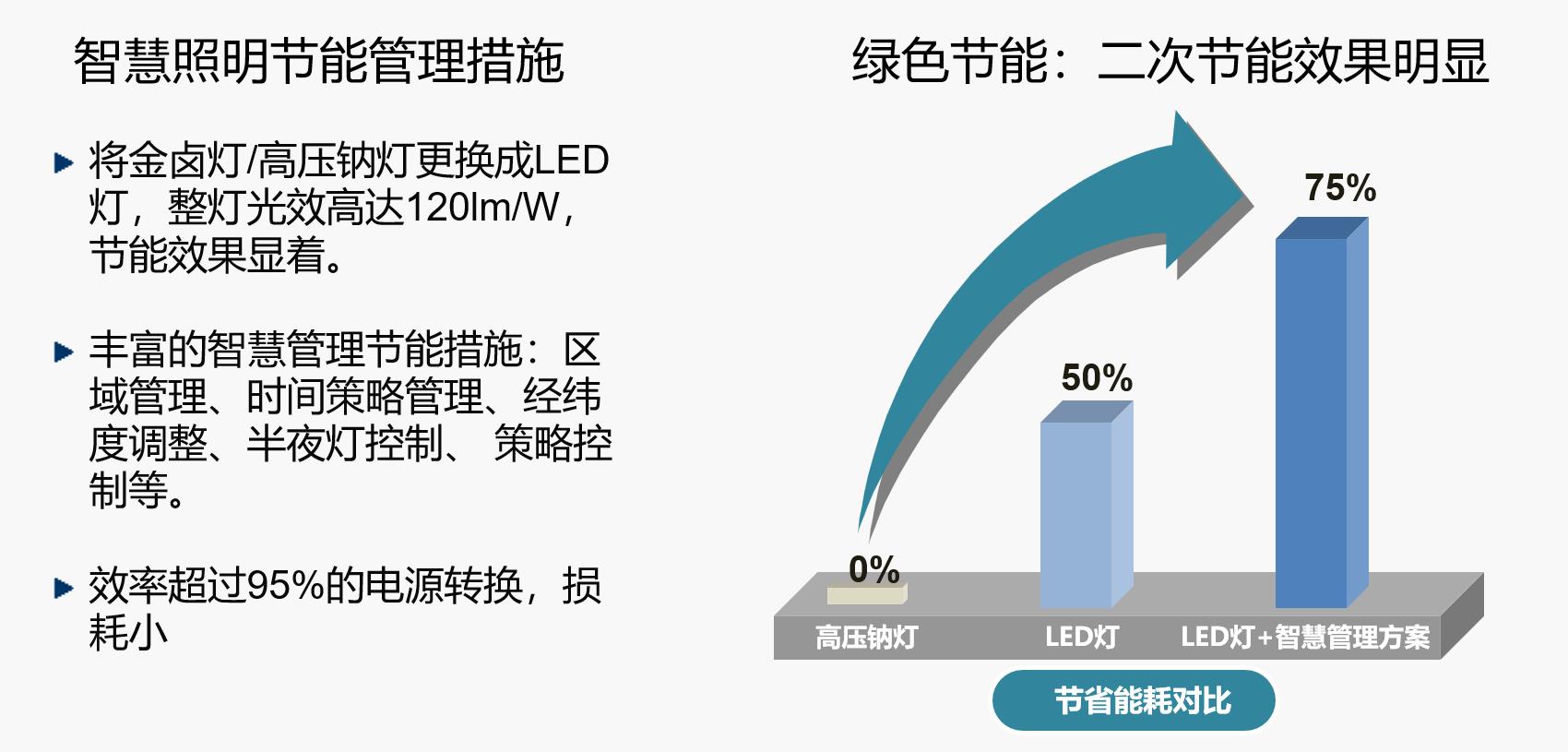

节能效果显著
