1. 系统原理

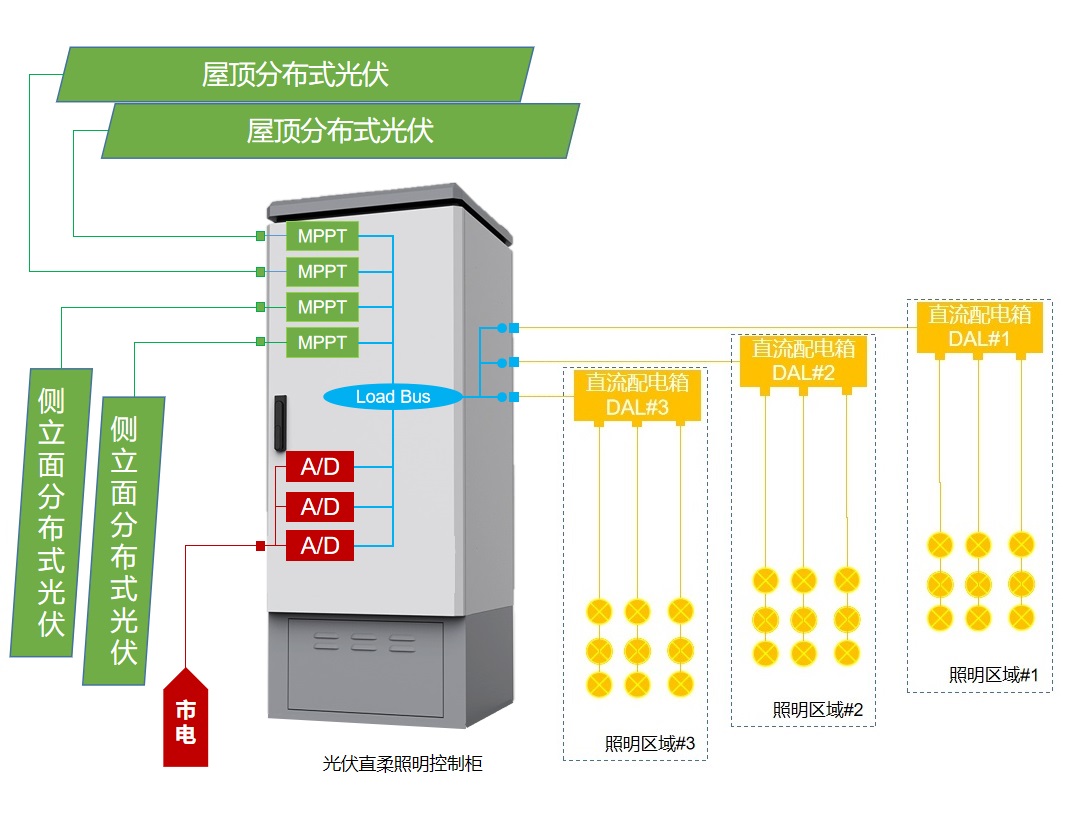

光伏直柔照明系统主要包括分布式光伏阵列、市电、控制柜（能量路由器）、直流配电箱、直流灯具、线路等构成。其基本工作原理是：交流市电经A/D整流建立LoadBus电压（恒定、可控）；分布式光伏阵列发电，经MPPT控制汇入LoadBus；Loadbus电压分路送至各区域照明的直流配电箱；直流配电箱再分路供给直流灯具。光伏发电全部消纳与直流照明负荷，传输路径短、变换损耗小，可以最大效率利用光伏容量；光伏出力不足时，市电全差额补充。
