深圳固戍水厂

发布时间:2023-03-13 15:04:51 发布者:管理员 浏览次数:545次 分享到:

固戍水厂(二期)

摘要:DC±110V、两极三线真双极、直流固态分路控制


入围国际工程大奖的固戍二期

       最是“藏污纳垢”的地方,却美得如花园一般,有花、有草、有树木,唯独没有臭味!鹏城西陲,珠江沿岸,一座绿色集约、生态环保的城市“净水器”默默运行,化浊为清,将涓涓清流,复归江河湖海,润泽百万民生……

        作为深圳市首座“三层式”及单厂规模最大的水质净化厂,固戍水厂二期日处理污水32万吨,运用“半地下式+双层上盖”的复合体结构设计,统筹城市地上地下空间利用,聚焦中国电建“水、能、砂、城、数”,积极践行产城融合发展理念。项目入围2022年菲迪克工程奖。

       水厂中层建成室内停车场,将提供超过1000个停车位。屋顶加盖建成市政公园,面积约6.28万平方米,是一个集体育运动、儿童活动、康体健身、娱乐休闲、观光旅游、生态科普于一体的多功能复合型生态体育公园,为深圳市民增加休闲娱乐的好去处。




亮点1:DC±110V真双极配电

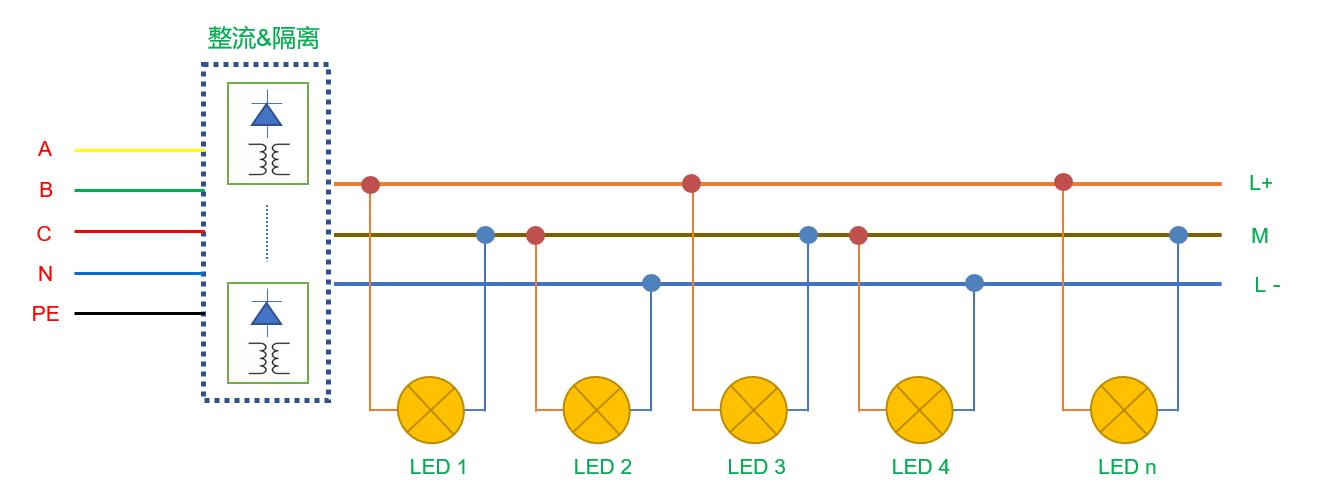

固戍水厂照明采用DC±110V两极三线制配电拓扑,特别适合大型厂区大规模配电、多分区控制的智能照明系统设计需求,典型优势如下:

█  末端灯具负荷供电电压为110V安全电压,用电更安全、LED灯具光效更高

█  两极三线制布线,远距离配电线路压降低,供电能力较单极110V高一倍

█  多支路走线最多可节省25%线缆

█  正负双母线互为备份,照明配电可靠性更高


亮点2:固态分路控制器

固态分路控制器采用多路固态开关,开关寿命和响应速度均远高于传统机械式继电器;各路独立采样、计量、控制与诊断,遥测、遥控、遥调,提升直流照明系统的智能控制的颗粒度和可靠性。

厂区面积大,照明回路分支多,按功能区分组控制,可有效实现按需照明、精准节能。
